相控陣?yán)走_是一種采用特殊天線體制的雷達，是電掃描雷達的一種。其中，相控陣天線一般為平面陣列，陣列中有很多個陣元，每一個陣元都可以控制其電流相位，通過控制陣元之間相位差來實現電子掃描。

相控陣（Phased Array Radar,PAR），即相位被控制的陣列。可以分為無源相控陣（PESA）和有源相控陣（AESA）兩種。

無源陣：

1、采用集中式饋電，發射機輸出信號放大后經過功分網絡，再經過移相器移相，最后接至天線陣列面。

2、因為這種集中式發射機的方式，幾乎都采用電真空器件。這樣在功率分配網絡中損耗較大。

3、總體技術難度較有源陣小。

有源陣：

1、采用分布式饋電，多為每一個天線后方有單獨的發射機相連，且陣元天線后接單獨的T/R（收/發）組件。這就是“有源”名字的來歷。也有的有源陣把陣列面分為很多小陣。每一個小陣共用一個單獨的發射機。

2、采用T/R組件，固態發射機。T/R組件上面可集成低噪放、移相器等部件。因為多采用固態器件，可大幅減小雷達總體的質量和體積，并且提高效率和可靠性。

3、更容易實現大功率。采用空間功率合成各子發射機的功率。固態器件技術發展至今，在X波段及以下，固態發射機的功率已經能和電真空器件相比。固態器件工作電壓更低，可靠性更高，也容易實現功率合成，所以在這些頻段，總的來說固態器件更有優勢。

一般而言前者是一個發射機，再饋電到天線陣列前端，實施電掃描，發射機多采用行波管，真空管等電子器件。后者是陣列前端每一個陣元就是一個T/R組件，可以單獨輻射電磁波，不需要設置專門的集中式發射機，發射機多采用固態器件。可以簡單理解為普通手電筒和多個燈泡的那種led手電筒的區別。AESA在結構上比PESA復雜得多，成本也高得多。但是在軍事上性能可以提升一個檔次。

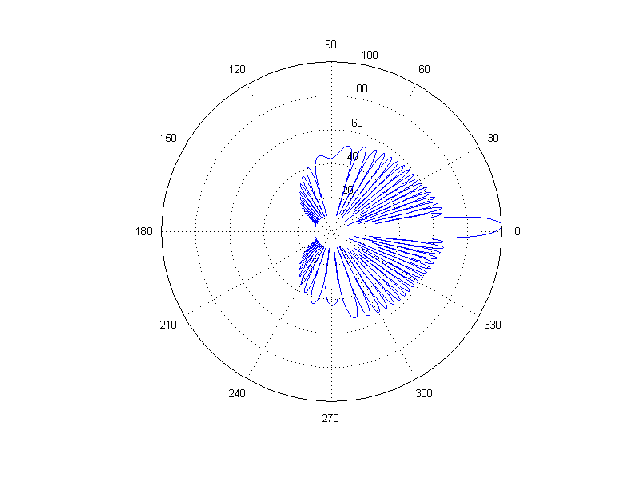

 相控陣掃描

相控陣?yán)走_具有以下優點：

(1)波束指向靈活，能實現無慣性快速掃描，數據率高；

(2)一個雷達可同時形成多個獨立波束，分別實現搜索、識別、跟蹤、制導、無源探測等多種功能；

(3)目標容量大，可在空域內同時監視、跟蹤數百個目標；

(4)對復雜目標環境的適應能力強；

(5)抗干擾性能好。全固態相控陣?yán)走_的可靠性高，即使少量組件失效仍能正常工作。

雖然它的優點很多，但是缺點也很明顯。那就是相控陣?yán)走_設備復雜、造價昂貴，配置3～4個天線陣面。
